隨著社會(huì )經濟的快速發展，與人們安全意識的不斷提升，使得地形測繪工程成為了社會(huì )各界廣泛關注的問題，這也對地形測繪工程提出了更高的要求。同時，從另一方面來說，地形測繪工程也在一定程度上代表著一座城市的發展進程。
項目背景
測區位于四川省閬中市某處丘陵山，山林密布，地貌復雜，測區范圍內地勢起伏大，樹木遮蓋度大，普通數字航空攝影和傳統測量難度大，很難進行全面觀測，傳統的人工測量技術或航測技術獲取的地形測繪成果存在精細化程度低、作業周期長等問題，需投入大量人力物力。而使用機載激光雷達進行地形測繪，能快速、高效的獲取高精度的點云數據，通過地面點云數據構建數字高程模型（DEM），根據DEM可提取大量的地表形態信息，可用于繪制等高線等。
項目要求
此次項目時間緊任務重，需要得到1：500地形圖、高程精度優于5cm、點密度大于16個/m2、構建DEM、生成等高線。
考慮飛行速度和高度、飛機的續航時間、測區的地勢起伏等因素。項目以縱橫垂起固定翼CW-25E為飛行平臺，搭載云雀激光雷達系統，憑借激光雷達多回波特性穿透植被冠層，提取高精度DEM，進而快速生成地形圖。
作業安排
航高350m/間隔300m/往返飛行，飛行速度72km/h；設置點頻180KHz、轉速3000r/min；可滿足1:500大比例尺地形測繪。
云雀激光雷達系統優勢

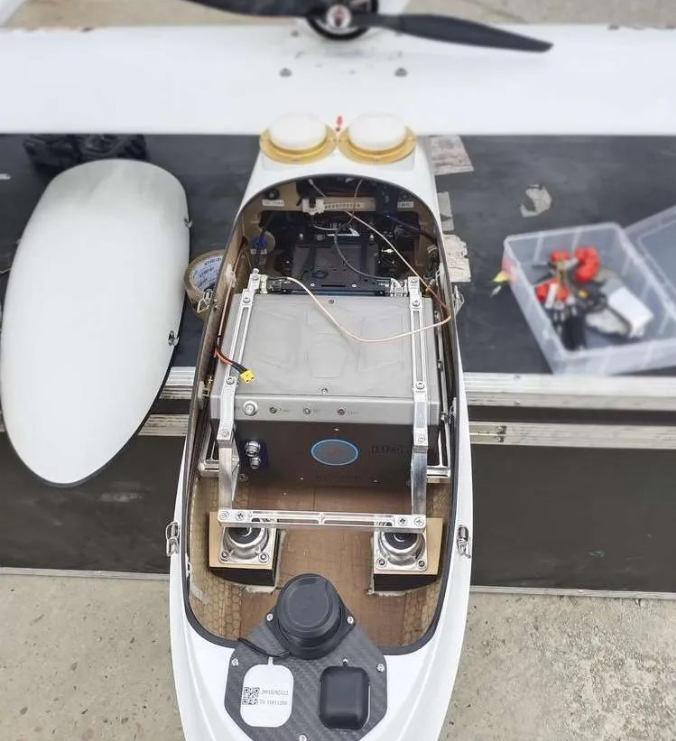

云雀激光雷達系統由AK-1500激光雷達、組合慣性導航系統、數字相機和電源組成。全系統重量約為3.5kg-5.5kg，因此適用于大多數飛行平臺，它具有以下優勢：

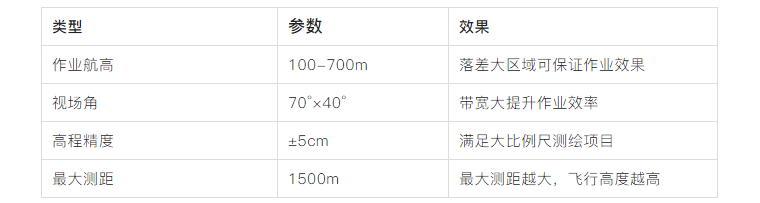

圖：部分雷達參數

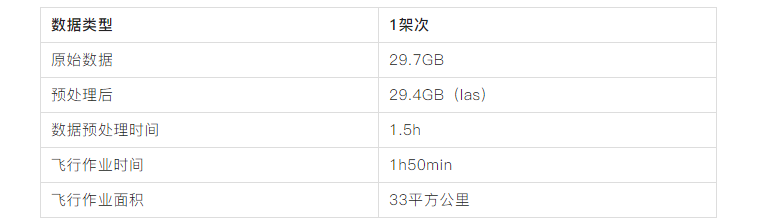

實際作業效率
數據成果展示
【1】通過北科天繪自主研發的集成軟件StarSolve，1.5小時完成飛行軌跡與原始點云融合解算。

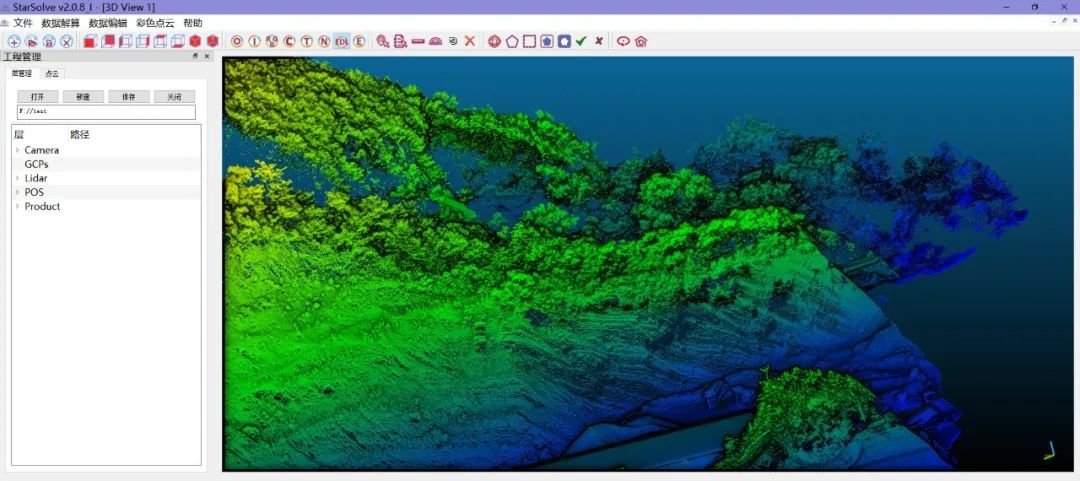

【2】進行點云去噪等操作流程后，得到原始數據如圖所示：

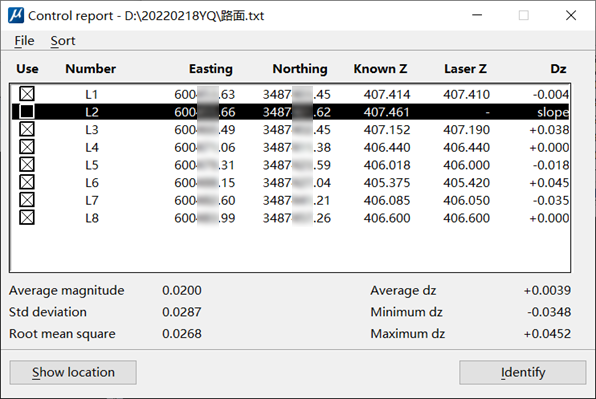

【3】客戶針對點云做出高程驗證，驗證結果如下圖所示；可以看到高程各項誤差2.68cm。滿足1:500比例尺測圖需求。
圖：高程精度驗證

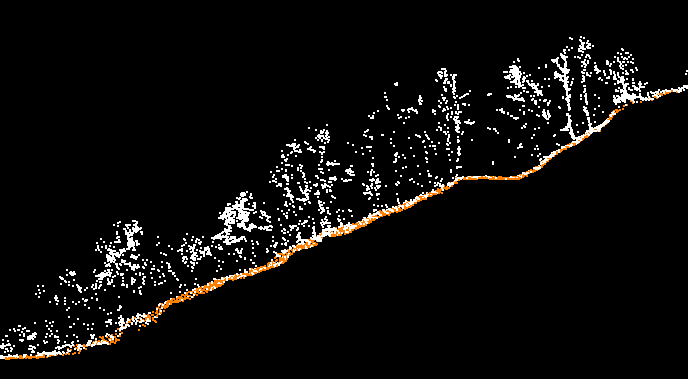

【4】云雀具有四回波的特性，能夠穿透植被，獲取更多連續的地面點，更精確的構建地面模型。植被穿透效果如圖所示：
圖：穿透植被效果
【5】高密度點云可以更加精確地選擇特征點與表達地表地形?；谌ピ牒蟮狞c(diǎn)云，首先人工干預精細分類以獲取準確的地表點云數據，然后基于地表點數據，通過軟件自動生成高精度的DEM。
圖：DEM
【6】對DEM數據進行裁剪，提取需要范圍內的數據，生成等高線。
圖：通過DEM生成等高線
