2.行業維：即災害+行業，如農業氣象災害、電力氣象災害等。

3.業務維：即災害管理的全業務流程，包括災害風險區劃、災情調查、災害監測、災害預警、風險評估、影響評估、災害應對、災害恢復等。

4.時間維：即按照時間尺度對災害管理業務進行劃分，大的時間尺度包括過去（歷史災情調查、風險區劃）、現在（當前災情監測、預警、風險評估等）、未來（災害預測、影響預評估）；小的時間尺度即針對當下災情按照災前（監測、預警）、災中（影響評估、災害應對）、災后（恢復建設）進行業務劃分。

基于“一張圖”的城市防災減災抗災應急管理綜合平臺，需要實現自然災害應急管理全業務流程覆蓋，做到災前監測預警、災害防治的常態化管理與災中災情發布、應急處置的非常態化管理相結合，實現災前提前預警、消除隱患，災中預測評估、有力應對，最大程度降低損失。

圖2 防災減災抗災應急管理工作閉環

“一張圖”助力城市自然災害防災減災抗災

自然災害具有典型的空間分布特征，因此在自然災害的監測、預警、評估以及災害應急指揮救援、研判決策等各環節都離不開空間信息及GIS技術的支撐，以SuperMap GIS空間信息技術為核心的“一張圖”將在城市自然災害防災減災抗災方面發揮重要作用。

“一張圖”即在統一的地理空間框架下，整合多要素、多時相和多區域的基礎地理數據和各類自然災害專題空間數據，并通過空間要素關聯整合各類動態變化的業務信息，形成一個統一的自然災害應急管理時空信息數據庫，并構建空間信息服務和空間信息軟件支撐，面向各行業、各部門提供穩定、可靠的自然災害時空服務，實現各部門自然災害信息應急地理信息圖層資源共建、共享、共用?！耙粡垐D”助力自然災害防災、減災、抗災主要表現在：

l “一張圖”是防災減災抗災重要的數據支撐（大數據）

“一張圖”在數據層面將匯聚包括矢量、地形、影像、BIM、傾斜攝影測量數據等在內的基礎GIS底圖數據；包括防護目標、應急物資、救援力量、避難場所等在內的應急管理業務數據；以及包括氣象災害監測、洪澇災害監測、火災監測、泥石流監測、視頻監控等在內的各災種感知監測數據，形成全量匯聚的防災減災應急管理時空大數據資源池，為自然災害防災減災救災提供強大的數據支撐。

“一張圖”是防災減災抗災重要的應用支撐平臺（工作臺）

“一張圖”在服務層面，可面向各災害應急管理協同單位提供統一、穩定、可靠、安全的地理信息服務和空間信息軟件開發技術支撐，包括基礎GIS服務、災害應急管理通用業務服務、災害應急時空數據快速處理與發布服務，以及應急業務二次開發組件等，作為工作臺支撐自然災害防災減災業務部門應用系統的集約化建設。

l “一張圖”是防災減災抗災重要的集成平臺（集成倉）

在應用層面，“一張圖”作為防災減災應用集成展示平臺，可基于地圖集成展示自然災害風險區劃、重大風險聯網監測預警、應急救援資源分布、災害態勢分析與綜合研判、應急救援指揮調度、應急救援跟蹤、災害影響評估等，作為防災減災的應用集成倉，可以實現跨部門、跨層級、跨區域的信息互通，打造快捷服務渠道。

基于SuperMap“一張圖”模式的城市防災減災抗災應急管理綜合平臺建設框架探討

基于SuperMap“一張圖”模式的城市自然災害防災減災抗災應急管理綜合平臺在平臺框架上劃分為三層結構，如圖3所示。

圖3 基于SuperMap“一張圖”模式的防災減災抗災應急管理綜合平臺建設框架

對于數據層、服務層、應用層，自然災害防災減災抗災應急管理綜合平臺在建設內容上主要包括：

1.數據治理系統：結合自然災害防災減災應急管理業務需求，接入、整合包括所屬區域公安局、自然資源和規劃分局、水利局、衛健局、氣象局、應急管理局、生態環境局、交通運輸局、綜合執法局等部門的基礎地理數據、各類災害監測數據、預警數據以及應急救援相關基礎數據，按照“數用分離，智能驅動”的思路，構建符合大數據發展的自然災害應急數據治理體系，實現從數據接入、處理、存儲、應用、管控等全生命周期的治理。建設內容概括為在統一信息資源規劃下，利用數據接入、數據處理以及數據管控三個模塊實現自然災害應急管理業務數據的匯聚、治理，形成統一大數據資源中心，對外提供數據共享交換、數據應用兩大類服務。

2.“一張圖”服務系統：利用數據治理系統提供的數據，通過機器學習、知識圖譜等技術，構建算法模型管理、業務模型開發、算法開發等能力，形成算法模型池，為應急業務提供各類空間相關智能化算法、模型服務；并通過構建統一的服務管理子系統，實現服務的注冊、管理、調度、發布、監控，形成自然災害防災救災抗災應急“一張圖”各類服務資源匯集與協同共享的中心；通過運維管理子系統實現跨部門、跨層級用戶及權限管理。

3.災害風險調查專題應用：基于數據資源池及“一張圖”服務系統提供的服務，搭建災害風險調查一張圖，基于地圖呈現歷史災害分布圖以及災害風險分析，既包括各單災種的災害風險，又要綜合分析多災合一災害風險。直觀呈現自然災害綜合“風險圖”和綜合防治“區劃圖”，摸清轄區風險隱患底數，彌補過去分部門、分災種進行分散普查、分別統計的短板，實現全面、精準的普查效果。

4.自然災害綜合監測預警專題應用：接入根據轄區自然災害特點建設的感知網絡(luò )監測數據，主要包括森林火險監測站感知數據，地質災害類的匯聚位移、裂縫、含水率、水位等監測數據和預警數據；水旱災害類的水利工程、水文等感知數據；氣象災害類的匯集數據產品、預報產品、預警產品和服務產品等氣象感知數據?；凇耙粡垐D”實現災害監測實況數據、統計數據、災害識別、風險區劃、災害預測、風險評估、預報預警等信息的綜合展示與分析，構建起廣域覆蓋、功能強大、自主可控的自然災害監測預警系統，實現跨地區、跨層級、跨系統、覆蓋多災種災害鏈的自然災害動態監測、風險早期識別和預報預警，包括全要素綜合監測、綜合風險評估、災害分析預警、災害態勢智能分析等功能。

5.應急指揮救援專題應用：在一張圖上實現危險源、防護目標、避難場所、救援隊伍、醫療衛生、物資儲備庫等應急資源信息的地圖定位及匯聚顯示，以突發事件事發地為中心，根據突發事件類型和級別等相關信息，以及資源分布范圍半徑進行資源分析，疊加避護場所、救援隊伍、物資儲備庫、通信資源、運輸資源、醫療衛生等信息，形成資源分析圈，實現應急物資、應急隊伍、應急專家等的快速查詢、調派和跟蹤功能，基于災害信息、物資及資源需求信息，并結合應急專題數據、實時監測數據，經過分析、計算獲取當前最合適的物資與資源調配方案，為應急事件處理全過程提供空間分析技術支持，輔助領導進行應急指揮。

6.綜合研判與決策支持專題應用：將地理信息技術與云計算、大數據、物聯網、移動互聯等新一代信息技術相融合，基于一張圖實現自然災害應急救援綜合研判分析相關功能，包括：

（1）預案案例關聯研判：根據應急值守填報的災情信息，利用智能匹配技術與相關預案、案例、單位、響應級別、擬辦意見等關聯，為事件的初步研判提供技術支撐。

（2）災害發展態勢分析：應急事件發生后，需要對事件的發展進行有效監測，以減少二次災害損失。系統通過對事故現場的全面動態監測，根據事故災害波動曲線及時對事件發展狀態進行分析，以數據、圖表進行直觀展示，讓決策人員掌握事故動態、走勢。

（3）事故影響范圍分析：當應急事件發生后，系統根據事件類型及實時數據自動評估事件的影響范圍。同時，根據事件周邊地理要素、社會(huì )經濟數據，依托GIS空間分析和疊加分析自動測算該事件對周邊區域的影響及社會(huì )影響范圍。

（4）人員疏散方案研判：在事故災害趨勢分析和影響范圍分析結果上，利用人口疏散模型，確定人員緊急疏散方案，及時疏導事故區域的人員。分析受災嚴重需要疏散的區域，查找周邊一定范圍內可以安置的地方（醫院、學校、開闊地等），查找臨近的醫療機構，封鎖周邊道路，部署疏散行動小組，確定疏散路線實施疏散。同時，基于天氣狀況、人口分布狀況等因素，系統推薦并在地理信息中圈定隔離疏散范圍，主要包括人口稠密區，學校、商業區等、重點保護單位、保護區、水源地等。

（5）救援力量研判：應急事件發生后，為保證應急處置的有效性，救援力量的快速投入至關重要。針對救援力量的調派，系統系統救援物資、救援隊伍、部門協同的調配方案。

7.災害影響評估專題應用：基于各類災害損失評估模型，預測不同時間危險波及范圍及受災區域，應用GIS的空間分析功能，獲取該區域內人員、建筑、經濟活動信息，最終估算災害損失情況。

8.應急綜合態勢分析專題應用：面向應急指揮中心大屏環境，利用可視分析引擎自助式構建數據可視化分析和業務資源可視化分析，滿足信息資源簡潔、高效、靈活及多元化的可視化展示及信息展示要求。整合自然災害應急管理相關信息系統的數據資源，覆蓋日常監測監管、應急指揮調度、研判分析等多個業務領域，憑借大數據可視化分析技術，實現數據融合、數據顯示、數據分析、數據監控等多種功能，應用于應急監測指揮、分析研判、展示匯報等場景。

應用案例

l 內蒙古自治區突發事件預警信息發布系統

內蒙古自治區突發事件預警信息發布系統依托云架構，采用SuperMap時空大數據以及二三維一體化等技術，在符合國突標準、突出當地特色的前提下，縱向連通國家和盟（市）、旗（縣），橫向聯合應急辦、民政、公安、國土、環境、交通、農業、林業、氣象和地震等廳局預警相關單位，完成預警信息發布的全系統、全流程的業務工作，實現多部門預警信息的一鍵式發布。該系統整合當地各委辦廳局的信息發布資源，形成了覆蓋全區域的公共信息和預警信息發布能力，有效解決了信息發布“最后一公里”的問題，提升了當地政府應對突發事件的能力和公共信息準確及時發布的能力，提高了應急責任人預警信息接收的時效和到達率、社會(huì )公眾公共信息接收的覆蓋率，最終實現了在突發事件應對中減少人員傷亡、降低財產損失的目的。

l 浙江電力氣象監測預警與風險評估系統

浙江電力氣象監測預警與風險評估系統基于SuperMap GIS平臺集電網空間信息定位、多源氣象數據顯示、氣象災害監測預警、電網負荷預測、災害風險評估、服務產品制作與發布等功能為一體。能夠滿足氣象部門和電力部門對電力氣象行業服務的眾多共性需求，提供專業的電網空間信息服務。對于氣象部門快速發布預報預警信息、電力部門及時調度相關物資具有重要意義。

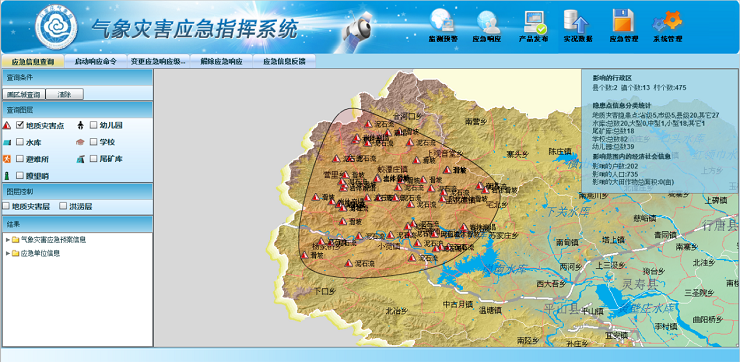

l 石家莊市社區數字化氣象災害應急管理指揮系統

石家莊市社區數字化氣象災害應急管理指揮系統通過引入氣象災害實況監測預警，提高氣象災害預警能力，并基于SuperMap GIS平臺建立氣象災害應急預案管理和應急指揮、應急救助系統，將應急指揮的各種聯動機制、協作機制、救助機制以及當地的風險區劃、救災資源、預警信息共享等聯系在一起，實現了部門資源共享，為應急指揮首長和參與協作的專家及業務人員提供最大可能的信息資源服務和決策指揮支持，能夠及時監測重大、突發氣象災害及各類衍生災害，如暴雨、洪澇等，系統直觀、清晰、可視化程度高，能夠科學進行災害預評估，有效處置突發重大氣象災害，預防和應對氣象災害造成的損失。
